Выравнивание печатающих головок вручную

Примечание.

• Дополнительные сведения об автоматическом выравнивании печатающей головки см. в разделе Выравнивание Печатающей головки.

Что потребуется: два листа обычной бумаги формата A4 или Letter

1. Убедитесь, что устройство включено.

2. Выберите Настройка (Setup) на экране НАЧАЛО, затем нажмите кнопку OK.

   • ЖК-дисплей и Панель управления

   Отображается экран меню настройки.

3. Выберите параметр Обслуживание (Maintenance), а затем нажмите кнопку OK.

   Отображается экран Обслуживание (Maintenance).

4. Выберите параметр Выравн. головок вручную (Manual head alignment), а затем нажмите кнопку OK.



   Отображается экран подтверждения.

   Примечание.

   • Для печати и проверки текущих значений выравнивания положения головок выберите пункт Печать для выравнивания (Print the head alignment value).

5. Вставьте два листа обычной бумаги размером A4 или Letter в кассету.

   Внимание!

   • Экран регистрации размера страницы и типа носителя не отображается в ходе любой из операций, доступных на экране Обслуживание (Maintenance). Таким образом, печать будет выполняться, даже если загружена обычная бумага формата, отличного от A4 или Letter.

6. Выдвиньте дополнительный лоток приема бумаги и откройте упор для выходящей бумаги.

7. Выберите параметр Да (Yes), а затем нажмите кнопку OK.

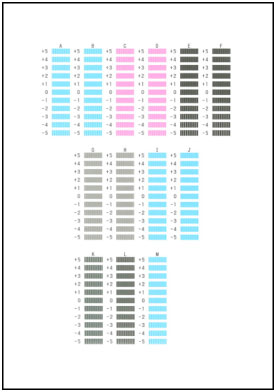

   Печатается образец для выравнивания печатающей головки.

8. Убедитесь, что образец печатается правильно. Если да, выберите элемент Да (Yes) после появления сообщения «Правильно ли напечатаны образцы? (Did the patterns print correctly?)», а затем нажмите кнопку OK.

   Отображается экран ввода значений выравнивания положения печатающей головки.



9. Проанализируйте первые шаблоны. В столбце A найдите шаблон, на котором вертикальные полосы наименее заметны, а затем с помощью кнопок или выберите номер этого образца.



   Примечание.

   • Если все шаблоны выглядят по-разному, выберите шаблон, на котором вертикальные полосы наименее заметны.



     A: Едва различимые вертикальные полосы

     B: Заметные вертикальные полосы

10. Повторяйте эти действия, пока не введете номера шаблонов для столбцов B–M, а затем нажмите кнопку OK.

11. Проверьте сообщение, а затем нажмите кнопку OK.

    Выполняется печать второго набора шаблонов.

12. Проанализируйте вторые шаблоны. В столбце N найдите шаблон, на котором горизонтальные полосы наименее заметны, а затем с помощью кнопок или выберите номер этого образца.



    Примечание.

    • Если все шаблоны выглядят по-разному, выберите шаблон, на котором горизонтальные полосы наименее заметны.



      C: Едва различимые горизонтальные полосы

      D: Заметные горизонтальные полосы

13. Повторяйте эти действия, пока не введете номера шаблонов для столбцов O–T, а затем нажмите кнопку OK.

    В столбце P выберите шаблон, на котором вертикальные полосы наименее заметны.

14. При отображении сообщения о завершении выравнивания печатающей головки нажмите кнопку OK.
